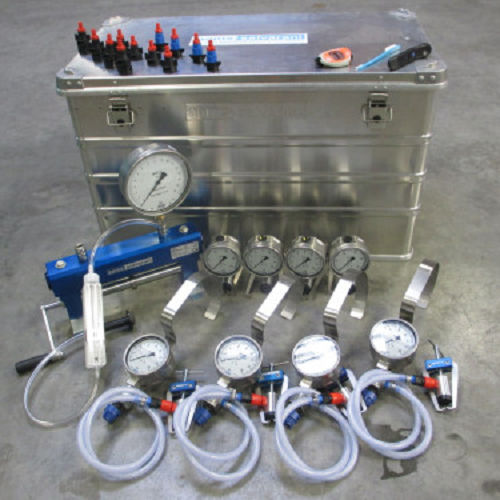

Manometer für Flüssigkeiten 02220 series

rkennen von Druckabfällen an der Düse Um eine gute Verteilung unter dem Spritzgestänge zu erhalten, muss der Druck an der Düse gemessen werden, um mögliche Druckabfälle zu erkennen. Der Düsendruckadapter wurde so entwickelt, dass er auf alle Arten von Düsen und Düsenkörpern passt. Zwei Versionen stehen zur Verfügung: Ein Kit mit Manometer am Adapter Ein Kit mit Manometer in der Leitung zwischen Adapter und Düse. Alle Adapter sind mit Manometern von 100 mm Durchmesser, Klasse 1.0 (gemäß ISO 16122 für die Inspektion von Sprühgeräten), Endskalen 6, 10, 25 und 40 bar ausgestattet. Eine Hakenstütze ermöglicht das sichere Fixieren des Geräts und ein einfaches Ablesen des Drucks. Die Düse sollte für genauere Messungen unter dem Manometer platziert werden. Idealerweise sollte an jedem Abschnitt ein Manometer angebracht werden, um den gesamten Spritzgestänge zu überprüfen. Mit diesen Manometeradaptern können 6 Hauptpunkte des Hydrauliksystems überprüft werden: Druckstabilität des Spritzgeräts; Die Funktionsweise des Manometers / Drucksensors des Spritzgeräts; Druckausgleich zwischen den verschiedenen Abschnitten des Spritzgeräts; Druckverlust zwischen dem Manometer des Spritzgeräts und der Position einer Düse; Druckverlust innerhalb eines Abschnitts; Die Funktionsweise der Ausgleichsrückführung der Teilventile.
