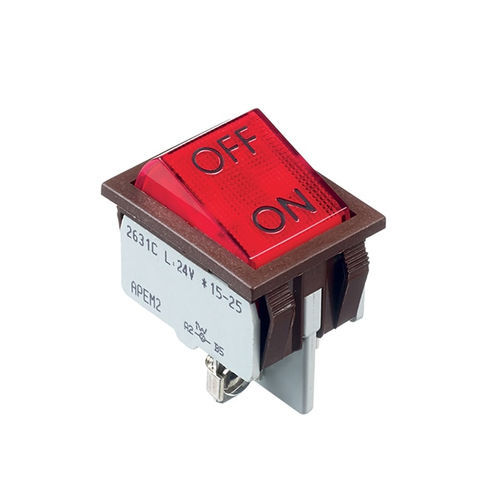

Industrielle Wippenschalter mit den Konfigurationen SPDT und DPDT. Lötösen, Steck- und Schraubanschlüsse. 3 verschiedene Wippenformen, verschiedenste Betätiger- und Rahmenfarben, optionale Beleuchtung, bis zu 15 Amp. UL, CSA und VDE zugelassen.
WESENTLICHE MERKMALE
• Serie: 26
• Terminals: Lötfahnen / Schnellanschluss
• Elektrische Funktionen: ON - OFF
• Anzahl der Stangen: Einpolige
• Kontaktmaterialien: Silber
• Rahmentyp: Schmucklos
• Rocker-Formen: Schmucklos
• Lampen: Ohne Lampe
• Rahmenfarben: Schwarz (Standard)
Spezifikationen
Allgemeine Spezifikation:
• Plattendicke: 0,8 mm bis 4 mm (0,031 bis 0,157)
• Betriebstemperatur: - Silberkontakte (A): -20 °C bis +85 °C (-4 °F bis +185 °F) - versilbert Kontakte (C) : -10 °C bis +55 °C (+14 °F bis +131 °F)
Elektronische Spezifikationen:
• max. Strom-/Spannungsnennwerte mit ohmscher Last und zugelassene Nennwerte: siehe Tabelle unten.
• Anfangskontaktwiderstand : 10 mΩ max.
• Isolationswiderstand: 1.000 MΩ min. bei 500 VDC
• Spannungsfestigkeit : 2.500 Vrms 50 Hz min. zwischen den Klemmen 3.000 Vrms 50 Hz min. zwischen Klemmen und Metallplatte
• Elektrische Lebensdauer: 10.000 Zyklen bei Volllast
