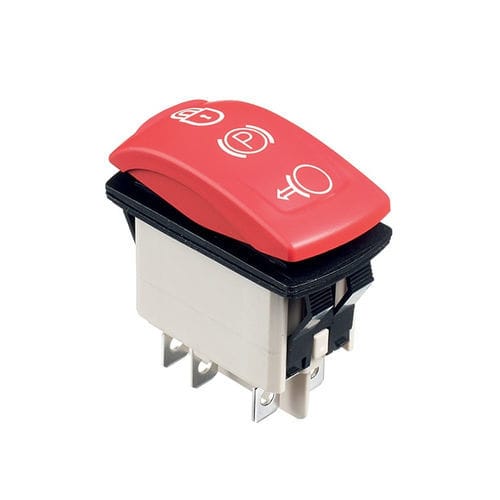

Wippschalter KR00813

IP68für Landwirtschaftsmaterialfür Armaturenbretter

Ein- und zweipolige Wippenschalter in ergonomischem Design, für Marine-, Off-Road-, Bau- und landwirtschaftlich genutzte Fahrzeuge. Mit Löt-, Schraub- und Steckanschlüssen erhältlich. Abgedichtet bis zu IP68, vielzählige Beleuchtungsoptionen, verschiedene Farben, kundenspezifische Markierungen, Soft-Touch-Oberfläche, umfangreiches Zubehör, bis zu 10 Ampere. WESENTLICHE MERKMALE • Serie: KR • Terminals: Klemmen mit Barriere Lötfahne/Schnellanschluss • Symbole: Gefahrenhinweis (0085) • Bereich A-Symbole: Bewegung Spezifikationen Unterscheidungsmerkmale: • Einzigartiges Wippendesign • Große Farbauswahl • Gelaserte Symbole • Beleuchtet oder unbeleuchtet • Wahlweise abgedichtet nach IP68 oder IP69K Allgemeine Spezifikation: • Mechanische Lebensdauer :150.000 Zyklen min. Umgebungsbedingungen: • Schutzgrad der abgedichteten Typen : K : frontseitige Abdichtung bis IP68 nach IEC 60529 (Eintauchen unter 1 Meter Wasser für mehr als 30 Minuten) optional Z : frontseitige Abdichtung bis IP69K nach DIN 40050-9 • Salznebel : 96 Stunden nach IEC 512-6, Test 11f • Vibrationsfestigkeit : 10-500 Hz / 10 g nach IEC 60068-2-6 Elektronische Spezifikationen: • Schaltleistung bei ohmscher Last : - Silberkontakte A : 5 A 24 V-, 100,000 Zyklen, 10 A 24 V-, 10,000 Zyklen (nur Steckanschlüsse 6.35 x 0.8) S : 20A 12VDC, 10.000 cycles - Vergoldete Kontakte (D) : 20 mA 12 V, 150,000 Zyklen • Schaltleistung bei Lampenlast - Silberkontakte (A) : - Schaltfolgen 1 und 6 : 100 W 24 V-, 10,000 Zyklen - weitere Schaltfolgen : 60 W 24 V- , 10,000 Zyklen • Übergangswiderstand : 10 m max (Anfangswert) • Isolationswiderstand : 1,000 M min. bei 500 V-
