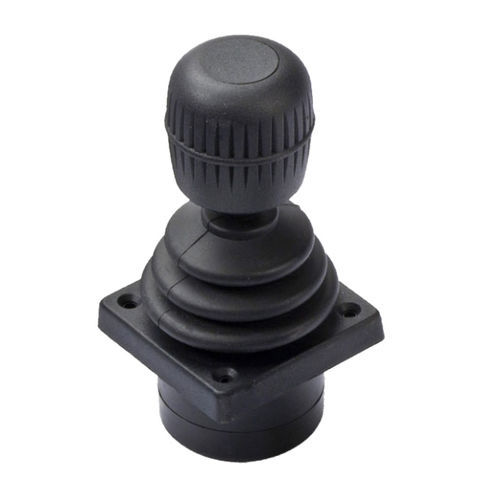

Joystick mit Digitalbedienung 3125SAL600

berührungslosHall-Effekt

Die Serie 3000 ist die neueste Generation hochpräziser Joysticks mit kontaktloser Sensortechnologie. Bei einer konkurrenzlosen geringen Einbautiefe von < 20 mm, sind 1, 2 oder 3 Achsenversionen erhältlich. Eine hohe Lebensdauer wird durch die neueste Hall-Effekt-Technologie sichergestellt, wobei eine Auswahl von analogen Ausgangssignalen - aber auch ein kundenspezifischer PWM Ausgang - verfügbar ist. Die Serie 3000 wurde durch eine umfassend verbesserten Mechanik speziell auf erhöhte Robustheit, Beanspruchbarkeit und Lebensdauer ausgelegt. Spezifikationen Unterscheidungsmerkmale: • Ein-, zwei- oder dreiachsig • Analog- oder PWM-Ausgänge • Niedriges Profil, weniger als 20 mm unter der Schalttafeltiefe • 5-V- oder 3,3-V-Betrieb • Metallmechanismus Allgemeine Spezifikation: • Lebensdauer: 10,000,000 Zyklen (5,000,000 für 3Achs Joysticks) • Frontplattenabdichtung: IP65 (dependant on configuration) Umgebungsbedingungen: • Betriebstemperatur: -25ºC bis 70ºC • Lagertemperatur: -40ºC bis 70ºC • EMV-Schutz: Kornform mit EN 61000-6-3:2001, CISPR 22:2005, Class B 30MHz–11GHz • ESD-Schutz: Konform mit EN61000-4-2 (erweitert) ±8KV (20 Kontaktentladungen) & ±15KV (20 Luftentladungen) • EMV-Festigkeit: 100V/m, 80MHz-2,7GHz, 1KHz 80% Sinuswellenmodulation, EN 61000-4-3 (erweitert) • Vibration: 100Hz – 200Hz @ 0.13g /Hz, total 3.6gRMS (1 Hour in each of the three mutually perpendicular axis) Elektronische Spezifikationen: • Gain (Ausgangsspannungsbereich): ±10% x V bis ±50% x V (V = Eingangsspannung) • Mittelstellungssignal: V/2 ± (5% x Gain) • Spannungsversorgung: 5V ±0.5V Transientenfrei (Konfigurationen 1, 3, 4 & 5) oder 3,3V ± 0,1V (Konfiguration 2)
