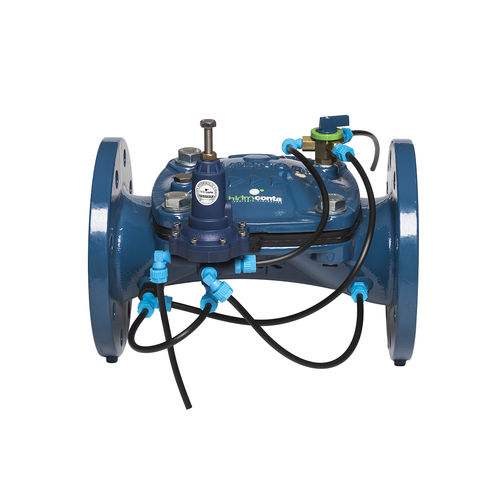

LEOPARD Druckminderer mit hydraulischem Membranventil. Wird dort eingesetzt, wo eine Druckreduzierung erforderlich ist.
Leopard Druckminderer Hydraulikventil
Leopard Druckreduzierventile sind von DN 20 bis DN 300 Durchmesser erhältlich.
Anwendungen
Das Druckreduzierventil wird dort eingesetzt, wo Druck benötigt wird für:
-Anpassung des Drucks an den Verbrauch.
-Schutz von Installationen.
Der Pilot wirkt auf das Ventil, so dass es eine modulierende Funktion hat, um den Druck nach dem Ventil für den eingestellten Wert konstant zu halten.
Funktionsweise
Der Pilot stellt den Druck hinter dem Ventil unabhängig vom Eingangsdruck ein. Wenn der Ausgangsdruck niedriger als der eingestellte Druck ist, öffnet der Pilot das Ventil, und es wird nur dann aktiviert, wenn der Ausgangsdruck den eingestellten Wert überschreitet.
Der Druckminderer-Pilot muss entsprechend den Installationsanforderungen eingestellt werden. Durch Drehen der Vorsteuerschraube im Uhrzeigersinn wird der Ausgangsdruck reduziert. Drehen Sie die Pilotschraube gegen den Uhrzeigersinn, um den Ausgangsdruck zu erhöhen.
-Maximales Reduzierverhältnis: Eingangsdruck x 1/3. Beispiel: Bei einem Eingangsdruck von 6 bar beträgt der Ausgangsdruck 2 bar. Bei einem Betriebsdruck unter 2 bar wird das Ventil durch Kavitation beschädigt.
-Genauigkeitsverhältnis: Voreingestellter Druck ±0,3 bar.
---
