Bewässerungsventil Leopard
SteuerungAbsperrhydraulisch

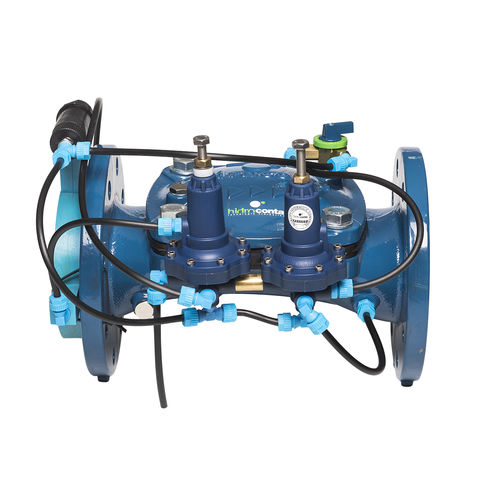

Bewässerungsventil - Leopard - HIDROCONTA S.A. - Steuerung / Absperr / hydraulisch
Bewässerungsventil - Leopard - HIDROCONTA S.A. - Steuerung / Absperr / hydraulisch
Bewässerungsventil - Leopard - HIDROCONTA S.A. - Steuerung / Absperr / hydraulisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Einsatzbereich
Bewässerung
Funktion
Steuerung, Absperr
Betätigung
hydraulisch
Weitere Eigenschaften
Hochdruck
DN

Max: 300 mm
(11,811 in)

Min: 20 mm
(0,787 in)

Beschreibung

LEOPARD Durchflussbegrenzer und Druckminderer Hydraulikmembranventil. Das kombinierte Reduzier- und Begrenzungsventil führt beide Funktionen unabhängig voneinander aus. Leopard Durchflussbegrenzer- und Druckminderer-Hydraulikventil Leopard-Durchflussbegrenzer und -Druckminderer sind von DN 20 bis DN 300 Durchmesser erhältlich. Anwendungen Das kombinierte Reduzier- und Begrenzungsventil erfüllt beide Funktionen unabhängig voneinander. Es ermöglicht es: -Vermeidung von übermäßigem Verbrauch. -Vermeidung von Druckabfällen und damit von Versorgungsmängeln in netzfernen Punkten. -Hohe Drücke, die Komponenten der Anlage beschädigen können. Funktionsweise Der Pilot regelt die Öffnung des Ventils in Abhängigkeit vom Differenzdruck, um den eingestellten Durchfluss zu gewährleisten und den Durchfluss konstant zu halten. Durch zwei Sensoren, die auf beiden Seiten einer Blende installiert sind, die einen bestimmten Druckabfall erzeugt, wird der zirkulierende Durchfluss ermittelt und das Hydraulikventil teilweise geschlossen, bis es nur noch den festgelegten Durchfluss zulässt, wenn dieser überschritten werden soll. Nach der Vorwahl des zu begrenzenden Durchflusses kann der Pilot den auf ± 15% eingestellten Durchfluss ändern. Durch Drehen des Begrenzungsreglers im Uhrzeigersinn wird eine höhere Durchflussmenge zugelassen. Wird der Regler gegen den Uhrzeigersinn gedreht, wird der Durchfluss reduziert. Der Reduzierregler wirkt modulierend auf das Ventil, um den Druck hinter dem Ventil für den eingestellten Regelwert konstant zu halten.

---

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von HIDROCONTA S.A. anzeigen
* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
