Zulaufventil PNV100

Stellpneumatisch

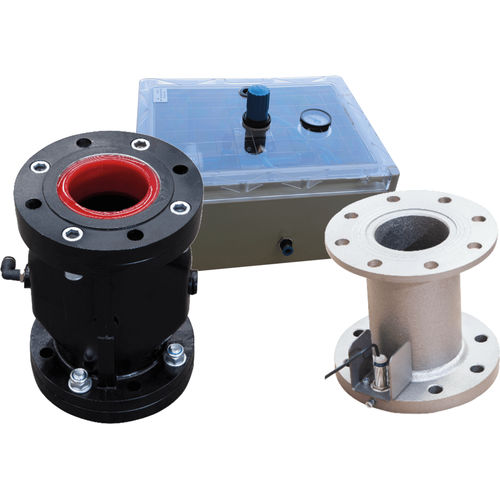

Quetschventile sind dazu bestimmt, den Materialfluss in Rohrleitungen zu begrenzen oder zu verhindern. Ihr Hauptmerkmal ist, dass es keine mechanischen Teile gibt, die den Materialfluss in geöffneter Stellung des Ventils behindern könnten. OZB-Quetschventile werden bei der pneumatischen Übertragung von Pulver oder Granulat verwendet und finden breite Anwendung in der Lebensmittel-, Chemie-, Wasserbehandlungs- und Zementindustrie sowie in ähnlichen pov/der verwandten Branchen. Das Funktionsprinzip der OZB-Quetschventile ist: Schließen der Elastomerhülse durch Einblasen von Luft zwischen Hülse und Gehäuse, so dass der Pulverstrom durch die Öffnung der Hülse geführt wird. Zusätzlich: Silofahrzeug-Anschlusselement und Steuerplatinen-Optionen sind verfügbar. PNVioo-Klemmventil >Körper aus Aluminium. >Manschette ist abriebfest und aus Staltic NR-BR-SBR hergestellt zusammensetzung. >Nennbetriebsdruck: 4bar (max.) >Maximale Steuerdrücke bar >Druckdifferenz für das Schließen des Ventils AP: i.5bar PNVClOO SILOTRUCKVERBINDUNGSELEMENT Das PNVCioo-Silotransporter-Anschlusselement besteht aus Kohlenstoffstahl. Sie werden an der Leitung vor dem Quetschventil und direkt an das Ventil montiert, wo es über einen kapazitiven Schalter Signale erzeugt. Er wird komplett mit Schrauben und Muttern zur Montage, zusätzlichem Flansch für den Anschluss und dem Mikroschalter geliefert PNVPLC-STEUERPLATINE Die Steuerplatine ist so konzipiert, dass sie das System von außen mit Luft versorgt, um das Quetschventil unter bestimmten Umständen zu öffnen oder zu schließen.
