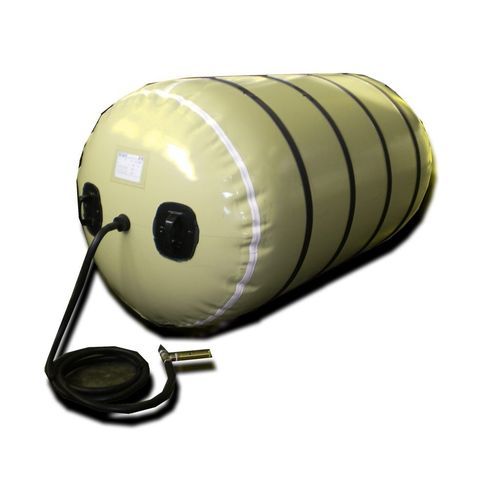

Pneumatischer Verschluss H

Elastomerfür Kanalisationen

Aufblasdruck von 0,5 bis 2,0 bar Standard-Durchmesser von 100 bis 1800 mm Der pneumatische Stopfen Typ H eignet sich zum vorübergehenden Verschließen von Rohren mit rundem Querschnitt wie Öl- und Gasleitungen bei relativ hohem Druck. Dieser pneumatische Stopfen besteht aus synthetischem Gewebe, das auf beiden Seiten mit ölbeständigen Plastomeren beschichtet ist, und ist mit 4 Dichtungsringen ausgestattet, um seine Widerstandsfähigkeit gegenüber dem im Rohr vorhandenen Restdruck zu erhöhen. Er kann mit Luft oder Stickstoff über einen flexiblen Schlauch mit einem Ventil und einem Entlüftungs-Sicherheitsventil aufgeblasen werden. Die Elastizität seines Durchmessers ermöglicht eine perfekte Abdichtung im Rohr. Dieser Stopfen ist mit Griffen ausgestattet, die eine korrekte Positionierung im Rohr ermöglichen. 1. Zu reparierende Rohrleitung 2. Das Rohr nach dem Schneiden, wobei der gebrochene Abschnitt bereits entfernt wurde 3. Anbringen und Aufblasen der pneumatischen Stopfen 4. Schweißen eines neuen Rohrabschnitts 5. Nach dem Schweißen werden die Stopfen durch die Strömung entlang der Rohrleitung bis zur Entnahmestelle geschoben Dieser pneumatische Stopper, der keine Metallteile hat, kann in der Rohrleitung zurückgelassen werden, wo er durch Reibung an den Rohrwänden zerbricht. Die verbleibenden Teile werden in Filtern oder Molchschleusen aufgefangen.
