Becherelevator

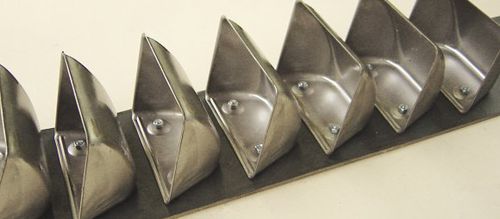

Becherelevatoren sind überaus effiziente Maschinen für kontinuierliche, vertikale und staubfreie Transporte von Granulaten und pulverförmigem Schüttgut und Derivaten. Das Granulat wird dabei mit einer großen Zahl von Elevatorbechern, die in gleichmäßigen Abständen am Riemen des Elevators befestigt sind, in einem kontinuierlichen Strom vertikal befördert. Der Riemen läuft sowohl im Elevatorkopf oben als auch unten, im Elevatorfuß, über eine Gitterscheibe. Die obere Scheibe wird angetrieben, bei der unteren handelt es sich um eine Umlaufscheibe mit Spanneinrichtung. Der Riemen sorgt sowohl für die Beförderung des Produkts als auch für die Kraftübertragung. Fast immer sind der aufsteigende sowie der absteigende Bereich des Elevators in Schächte eingebettet, in der Regel voneinander getrennt, in manchen Fällen gemeinsam. Die Schächte sind im Elevatorfuß montiert und unterstützen den Kopf. Der Fuß kann mit einer oder zwei Einfüllöffnungen versehen sein. Im Kopf befindet sich eine Ausgabeöffnung, die das Fördergut zum nächsten Transport weiterleitet. Am Auslauf eines Elevators spielen sowohl die Schwerkraft als auch Zentrifugalkräfte eine Rolle. Die Gestaltung der Ein- und Auslauföffnungen hat erhebliche Auswirkungen auf die Kapazität eines Elevators. Dasselbe gilt für Fassungsvermögen, Form und Abstand der Becher, die Riemengeschwindigkeit und die Scheibendurchmesser.
