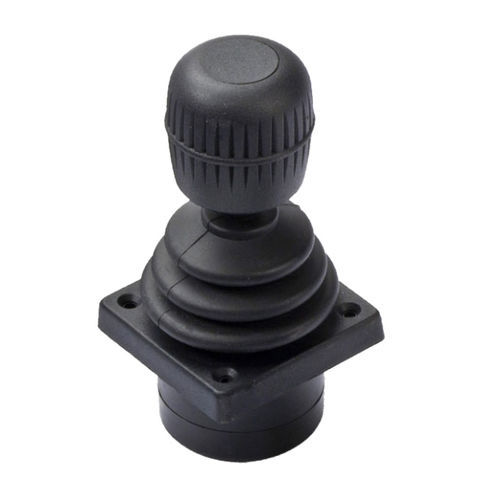

Palanca de mando con control dactilar 3125SAL600

sin conexión mecánicade efecto hall

La serie 3000 es la última generación de joysticks sin contacto de alta precisión Especificaciones Características distintivas: - Uno, dos o tres ejes - Salidas analógicas o PWM - Perfil bajo, menos de 20 mm por debajo de la profundidad del panel - Funcionamiento a 5 V o 3,3 V - Mecanismo metálico Especificaciones generales: - Ciclos de vida: 10.000.000 ciclos (5.000.000 para joysticks de 3 ejes) - Estanqueidad sobre el panel: IP65 (dependiendo de la configuración) Especificaciones ambientales: - Temperatura de funcionamiento: -25ºC a 70ºC (-13ºF a 158ºF) - Temperatura de almacenamiento: -40ºC a 70ºC (-40ºF a 158ºF) - Emisión EMC: Cumple con EN 61000-6-3:2001, CISPR 22:2005, Clase B 30MHz-11GHz - ESD: Cumple con EN61000-4-2 (ampliada) ±8KV (20 contactos) & ±15KV (20 descargas de aire) - Inmunidad EMC: 100V/m, 80MHz-2.7GHz, 1KHz 80% modulación sinusoidal, EN 61000-4-3 (ampliada) - Vibración: 100Hz - 200Hz @ 0,13g /Hz, total 3,6gRMS (1 Hora en cada uno de los tres ejes mutuamente perpendiculares) Especificaciones eléctricas: - Ganancia (Span de tensión de salida): ±10% x V a ±50% x V - Salida al Centro: V/2 ±(5% x Ganancia) - Alimentación: 5V ±0,5V libre de transitorios (Configs 1, 3, 4 y 5) o 3,3V ±0,1V (Config 2) - Impedancia de la toma central: 1K1 - Salida de detección central: Elevada dentro del joystick mediante 2K2 a +V, y suavizada a 0V con 100nF - Tipo de sensor: Efecto Hall - Salidas analógicas PWM CAN J1939 y CANopen - Consumo de corriente: 5V <13mA (Dos ejes) <20mA (Tres ejes) 3.3V <24mA (Dos ejes) <40mA (Tres ejes) - Cargas: Mínimo 10K, preferible 100K+ Materiales: - Eje - Acero inoxidable - Bota - Neopreno - Otros - Latón, Nylon, ABS Especificaciones mecánicas: - Peso: 100g (0.20lb) nominal - Fuerza de arranque: 1,3N (2,86lbf)
