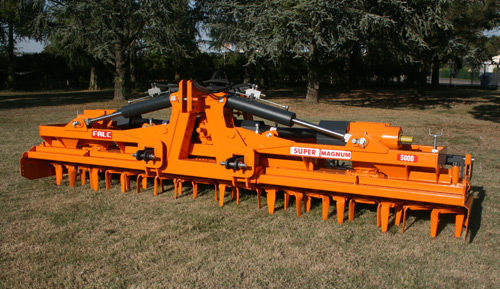

Rastra dirigida SUPER MAGNUM/P series

con rodilloplegable

Los dos pistones para cerrar y abrir ambas grada rotativa están "sincronizados" con el pistón que bloquea (trámite ganchos) las dos máquinas en posición vertical de trasporte. El usuario tiene que accionar, por lo tanto, solamente una palanca. "Traendo" la máquina en posición de trabajo: primero entra en función el pistón que abre los ganchos de bloqueo, entran luego en función los dos pistones que "abren" las dos máquinas. "Cerrando" la máquina sucede lo contrario. Es posible activar la "oscilación" en las dos máquinas. Au milieau les couteaux croisent de 15 mm; le terrain est donc totalement labouré. 1. MAGNUM/P: caja central T301 sin cambio + 2 cajas laterales DV 817 con cambio de velocidades mediante el intercambio manual de piñones. Par de piñones montados 24/32 = 362 r.p.m. 2. SUPER MAGNUM/P: caja central T331A sin cambio, sin t.d.f. posterior, + 2 cajas laterales MZ 827 F con intercambio manual de piñones. Par de piñones montados 27/43=338 r.p.m. 3. Eje cardán con limitador automático, horquilla 1 3/8, ranuras N°21. 4. Barra niveladora posterior con manivelas, entre cuchillas y rodillo. 5. Soportes cuchillas redondas con consiguiente posibilidad de montar la protección contra piedras. 6. Enganches de III categoria (con pernos de III categoria). 7. Dispositivo Hidráulico para bloquear las Gradas Rotativas en posición de transporte sobre caminos. 8. Cuchillas de espesor 18 mm. 9. Protecciones de seguridad contra accidentes «CE».
