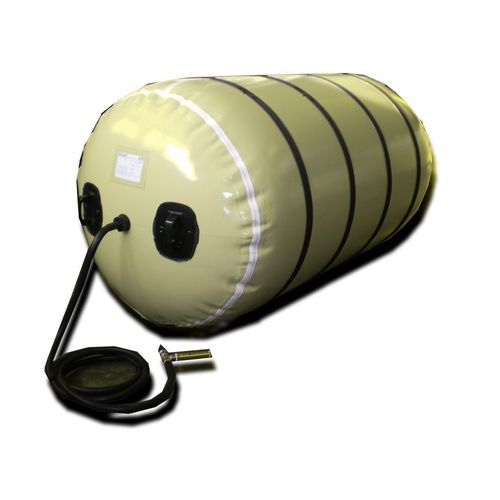

Obturador neumático H

de elastómeropara canalizaciones

Presiòn de inflaciòn de 0.5 a 2.0 bar Diametros estandar de 100 a 1800 mm El tapón neumático tipo H es adecuado para el llenado temporaneo de tuberías de sección circular, como tuberías de petróleo y de gas a presiones relativamente altas. El tapon está hecho con tela sintética cubierta con plastómeros resistentes a los hidrocarburos y está equipado con 4 bandas que mejoran el sellado a la presión residual presente en la tubería. El obturador es inflable con aire / nitrógeno a través de un tubo flexible equipado con una válvula de inflado y una válvula de seguridad; La expansión de su diámetro es tal que permite un sellado perfecto en la tubería. El tapon está equipado con asas para su correcto posicionamiento en la tubería. 1. Tubería a reparar 2. Tubería después del corte y extracción de la parte dañada 3. Instalación e inflado de los tapones abandonables tipo ‘H’ 4. Soldadura de la nueva sección de tubería en lugar de la sección dañada 5. Despues de haber soldado la nueva seccion de tuberia, los tapones serán empujados a lo largo de la tubería por el fluido, hasta llegar al punto de extracción. El tapon neumático, al no tener partes metálicas, puede abandonarse en la tubería donde se destruye durante el deslizamiento; Sus residuos pueden recuperarse en rejillas, filtros o trampas de «PIGS».
