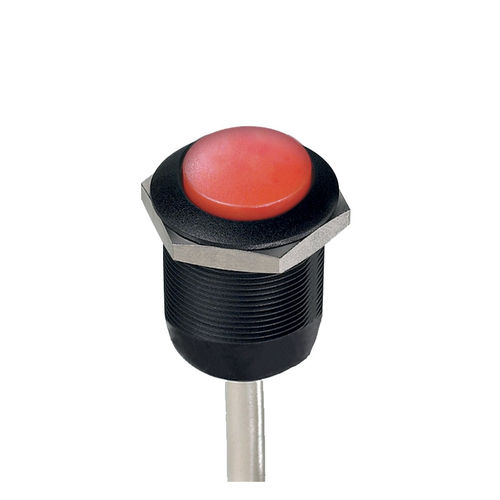

Interrupteur bouton poussoir FP series

pour l'éclairagepour tracteur

Les poussoirs Série FP, à canon de diamètre 24 mm, sont proposés avec bouton entièrement lumineux ou avec symbole lumineux gravé au laser. Ces produits très visibles sont destinés à des applications embarquées, principalement sur tracteurs, bus, grues et automobiles. Spécifications • Caracteristiques distinctives: • Illumination complète de l'actionneur ou des symboles • Modèles à douilles filetées et encliquetables • Grand mais léger • Symboles imprimés au tampon ou gravés au laser Specifications generales: • Epaisseur du panneau : 1 mm (.039) à 18 mm (.708) maxi. • Course totale : 2,5 mm ± 0,5 mm • Force de manœuvre : 8 N ± 2 N • Durée de vie mécanique ou à faible niveau : - Modèles momentanés : 1 million de cycles - Modèles à enclenchement : 200 000 cycles • Couple de serrage : 3 Nm maxi. appliqué à l’écrou Specifications environnementales: • Degré de protection : IP69K suivant DIN 40050-9 Specifications electriques: • Pouvoir de coupure maxi. avec charge résistive : - contacts argent (code 2) : 4 A 12 Vcc - contacts dorés (code 4) : 200 mA 12 Vcc • Résistance de contact initiale : 50 mΩ maxi. • Résistance d’isolement : 1 GΩ mini. sous 500 Vcc • Rigidité diélectrique : 1 000 Veff. 50 Hz mini. • Durée de vie électrique en charge : - Modèles momentanés : 1 million de cycles (contacts dorés), 400 000 cycles (contacts argent) - Modèles à enclenchement : 200 000 cycles Materiaux: • Corps : PA46 • Bouton : PA12 • Canon/collerette : PA66 • Contacts : argent (code 2) ou argent doré (code 4) • Câble : longueur 300 mm, section dépendant du modèle • Etanchéité des sorties : époxy ou surmoulage
