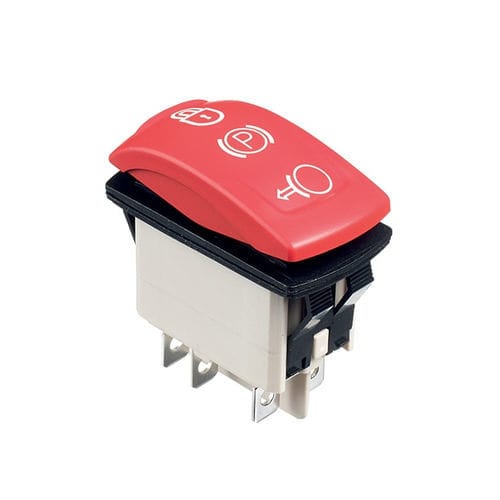

Interrupteur à bascule KR00813

IP68pour matériel agricolepour tableaux de bord

Interrupteurs à bascule étanches principalement destinés aux tableaux de bord d'autobus, de bateaux, de machines agricoles et engins de chantier. Unipolaires ou bipolaires, avec sorties à souder, à clips ou à vis. CARACTÉRISTIQUES PRINCIPALES • Série: KR • Terminaux: 6 bornes avec cosse à souder barrière / connexion rapide • Symboles: Avertissement de danger ( 0085 ) • Symboles de la zone A: Mouvement Spécifications Caracteristiques distinctives: • Conception à bascule unique • Large choix de couleurs • Symboles gravés au laser • Lumineux ou non lumineux • Étanchéité IP68 ou IP69K en option Specifications generales: • Durée de vie mécanique :150 000 cycles mini. Specifications environnementales: • Etanchéité frontale : K: IP68 suivant CEI 60529 (immersion sous 1 m d’eau pendant plus de 30 minutes) Z : IP69K suivant DIN 40050-9 • Tenue au brouillard salin : 96 heures selon CEI 512-6, test 11f • Résistance aux vibrations : 10-500 Hz / 10 g selon CEI 60068-2-6 Specifications electriques: • Pouvoir de coupure maxi. avec charge résistive : - Contacts argent A : 5 A 24 Vcc, 100 000 cycles, 10 A 24 Vcc, 10 000 cycles (sorties 6.35 x 0.8 uniquement) S : 20 A 12 VDC, 10 000 cycles - Contacts dorés (D) : 20mA 12V, 150 000 cycles • Pouvoir de coupure avec charge lampe - contacts argent (A) : - fonctions 1 et 6 : 100W 24Vcc, 10 000 cycles - autres fonctions : 60W 24Vcc, 10 000 cycles • Résistance de contact initiale : 10 mΩ maxi. • Résistance d’isolement : 1 000 MΩ mini. sous 500Vcc • Rigidité diélectrique : 2 000 Veff ca. 50 Hz mini. entre sorties Materiaux: • Boîtier : PA 6-6 • Actionneur : ABS • Lunette : PA 6-6
