Capteur de débit à thermocouple TDP Series

thermiquede sèvede transpiration

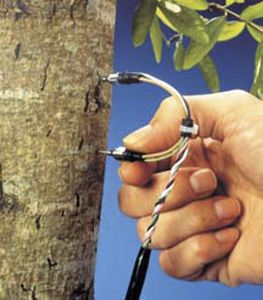

La plus nouvelle méthode de mesure de transpiration est maintenant fournie par Dynamax pour de grands arbres et usines. Les mesures thermiques de capteur de transpiration de la sonde de dissipation (TDP) sapent la vitesse qui est convertie en débit volumétrique. TDP est un dispositif simple et abordable à l'origine proposé par Granier. La sonde de base de TDP a deux aiguilles de thermocouple insérées dans l'aubier, le supérieur contenant un radiateur électrique. Les aiguilles de sonde mesurent la différence de la température (décollement) entre l'aiguille passionnée et la température ambiante d'aubier ci-dessous. La variable de décollement et le dTm maximum à débit nul fournir une conversion directe pour saper la vitesse. Pour les arbres uniformes dans un auvent fermé, seulement un capteur par arbre est nécessaire. Pour les auvents irréguliers ou avec des espèces mélangées, l'écoulement de sève varie autour de la circonférence de grands arbres. Des sondes multiples sont recommandées ainsi dans un arbre simple pour effectuer des calculs d'écoulement exactement. Normalement, installez deux ensembles de sonde par arbre pour des arbres 3" sur 6" (75 à 150 millimètres) de diamètre, et quatre ensembles de sonde par arbre pour des arbres 6" sur 18" de diamètre (>150 millimètre). Le calibrage est recommandé pour de nouvelles espèces.
