Vanne pour l'irrigation Leopard

de contrôled'arrêthydraulique

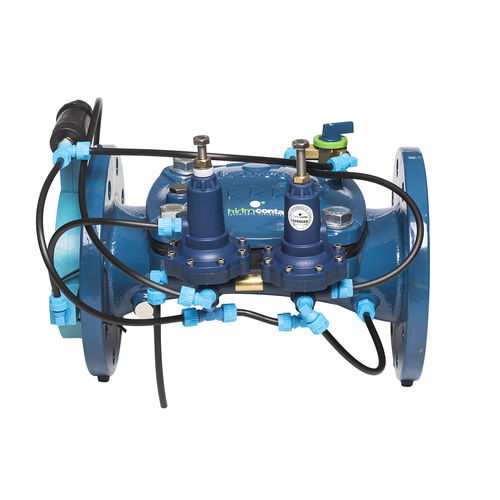

Leopard de limitation de débit et de réduction de pression Vanne hydraulique à membrane LEOPARD de limitation de débit et de réduction de pression. Cette vanne hydraulique combinée de réduction et de limitation assure les deux fonctions indépendamment l’une de l’autre. La gamme de vannes LEOPARD de limitation de débit et de réduction de pression offre des diamètres de DN 20 à DN 300. Applications La vanne hydraulique combinée de réduction et de limitation assure les deux fonctions indépendamment l’une de l’autre. Elle évite qu’il y ait dans les installations : •Une consommation excessive. •Des chutes de pression et des dérèglements, avec pour conséquence un déficit d’approvisionnement à des points éloignés du réseau. •Des pressions élevées qui peuvent endommager les composants de l’installation. Fonctionnement Le pilote régule l’ouverture de la vanne hydraulique en fonction de la pression différentielle, en fournissant le débit prédéfini et en maintenant un débit constant. Au moyen de deux capteurs, installés de part et d’autre d’une plaque à orifice qui produit une perte de charge définie, le débit souhaité est obtenu en fermant partiellement la vanne hydraulique jusqu’à seulement obtenir le débit prédéfini. Une fois le débit à limiter présélectionné, le pilote peut modifier le débit défini de ±15 %. Tourner la vis du pilote limiteur dans le sens des aiguilles d’une montre permet d’obtenir un débit plus élevé. Tourner la vis du pilote limiteur dans le sens inverse des aiguilles d’une montre permet d’obtenir un débit plus faible. Une tolérance de ±15 % du débit préréglé est appliquée dans tous les cas.
