Système de chauffage alimentation électrique PZ series

pour le stockage de céréales

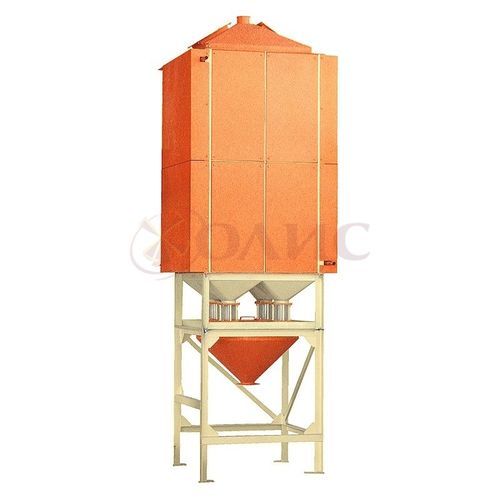

Les réchauffeurs de grains PZ sont conçus pour chauffer les grains pendant la saison froide. Ils sont utilisés dans les moulins où l'on produit de la farine calibrée. Le réchauffeur (Fig. 1) se compose d'une trémie de réception (Pos. 1), d'une ou plusieurs sections de chauffage (Pos. 2) et de tuyaux d'évacuation (Pos.3). La section chauffante (Fig. 2) est un type d'arbre de construction avec une section rectangulaire de 1000×1000 mm et une longueur de 2000 mm. Un élément chauffant est constitué de segments droits d'un tuyau relié à une bobine. Ses joints soudés sont situés à l'extérieur du puits. La section du corps est pourvue de trous d'homme pour l'accès à l'élément chauffant et de couvercles qui recouvrent les joints des tuyaux de chauffage. Un tuyau de sortie comprend un entonnoir de sortie évitant la formation de zones stagnantes dans la section de chauffage, ainsi qu'un déchargeur rotatif avec un entraînement. Tous les éléments chauffants externes du réchauffeur sont isolés. L'eau est utilisée comme vecteur de chaleur. Elle est chauffée dans une chaudière de n'importe quel type et passe par un élément chauffant dans un circuit fermé. Une section de chauffage est conçue pour une productivité de 1500 kg/h. S'il est nécessaire d'augmenter la productivité, le nombre requis de sections est défini de manière cohérente, en les montant verticalement à l'aide de raccords à brides. Le grain à chauffer est acheminé dans la trémie et entre par gravité dans la section de chauffage. Au contact d'une surface chaude, le grain est chauffé. Le grain est déchargé de la machine par le tuyau de sortie et le déchargeur rotatif. Le réchauffeur de grains est équipé d'un tableau de commande avec un transducteur de fréquence. Le transducteur de fréquence ajuste le nombre de tours du déchargeur rotatif dans la sortie de la machine et le temps de séjour du grain dans le réchauffeur.
