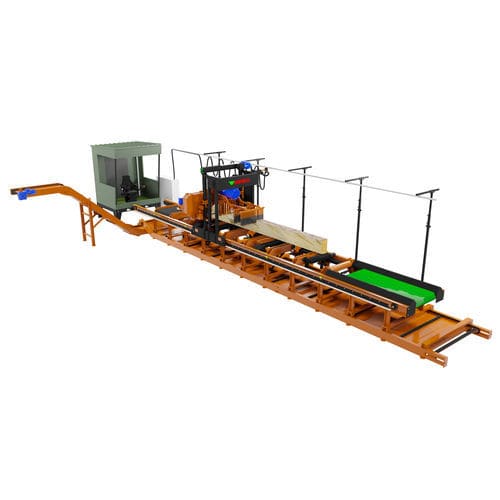

Scierie à ruban CZ-1/XP

horizontale

La dernière scierie dans laquelle nous avons appliqué des solutions technologiquement avancées est la scierie CZ-1/ZT - une machine dédiée aux forces armées polonaises. Données techniques Dimensions : -longueur 12 000 mm -largeur 2600 mm -hauteur 2700 mm -Longueur avec cabine de l'opérateur + 2000 mm -Longueur avec plancher mobile + 1000 mm -largeur avec plancher mobile + 4400 mm -hauteur avec fond mouvant + 320 mm Poids : 4 500 kg Diamètre de la grume : 1000 mm (inter-distance des rouleaux de guidage de la scie à ruban : 900 mm) Longueur de coupe (standard):8000 mm Puissance du moteur principal : 20 kW (couple élevé, faible vitesse) Alimentation électrique:400 V (triphasé) Tête de coupe -avance haut/bas électrique sur chaînes résolue par servomoteur -avancement progressif avant/arrière contrôlé par inverter résolu par servomoteur -vitesse d'avance 0 ÷ 120 m/min Diamètre des roues à ruban : 700 mm Caractéristiques de la scie à ruban : - -longueur 5600 mm -Largeur 30 ÷ 42 mm (possibilité de monter une scie à ruban de 75 mm de large) -Largeur 1,1 ÷ 1,3 mm Technologies mises en oeuvre -contrôle de la scierie résolu par joystique - 2 unités -système de coupe automatique des pièces -système de nettoyage des meules -système amélioré d'alimentation en eau -toutes les alimentations sont résolues par des moteurs à servomoteur -Capteur d'oscillation de la scie à ruban -Détecteur de collision entre la scie à ruban et les supports latéraux -cabine de l'opérateur avec siège et écran tactile -Système automatique de planches de retour -Caméra à l'intérieur de la tête de coupe -écran avec enregistreur -câbles d'alimentation et de commande suspendus
