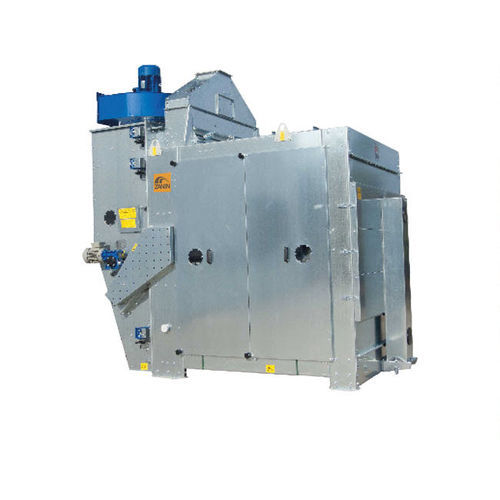

Nettoyeur PSD
Le nettoyeur de tamis permet de séparer les impuretés fines, moyennes et grosses présentes dans le produit ou de calibrer avec un système à double passage.
Principe de fonctionnement du PSS
Système de nettoyage PSD à double passage.
Le produit entre par gravité dans un distributeur équilibré avec des contrepoids et est réparti uniformément sur toute la largeur. Il descend ensuite en rideau régulier et rencontre un flux d'air transversal qui élimine les parties les plus légères (décantées par un cyclone ou un filtre), et dépose une partie des poussières et des impuretés plus lourdes dans la trémie de décantation, équipée d'une vis de déchargement des rejets. Le produit, maintenant dépoussiéré, entre dans la première caisse avec deux niveaux de tamis perforés. Ceux-ci séparent le produit en fonction de la taille des perforations. Dans le porte-tamis inférieur, le produit est divisé en deux parties égales et chaque conduit sépare la bonne partie du produit des fines impuretés, selon les perforations. A la sortie, le produit souhaité est uniformément réparti sur toute la largeur du plan, et en descendant en un fin rideau, il rencontre à nouveau un flux d'air transversal. Celui-ci élimine les poussières et les impuretés encore présentes dans le produit. Le système de nettoyage et de calibrage permet la séparation de 7 types de déchets et de sous-produits.
CONSTRUCTION
Châssis porteur embouti et boulonné pour les grandes caisses.
Carénage sur tôles galvanisées embouties.
Trémie d'entrée des produits avec contrepoids
Boîtes à tamis en acier au carbone.
Bouchon d'aspiration des poussières avec positionnement vertical.
Porte à verrouillage manuel pour le contrôle du débit d'air.
Boîtiers des tamis en acier au carbone (cadre et porte-cadre) avec billes cautschuk.
Mouvements du tamis par bielle.
---
