Manometri per liquidi 02220 series

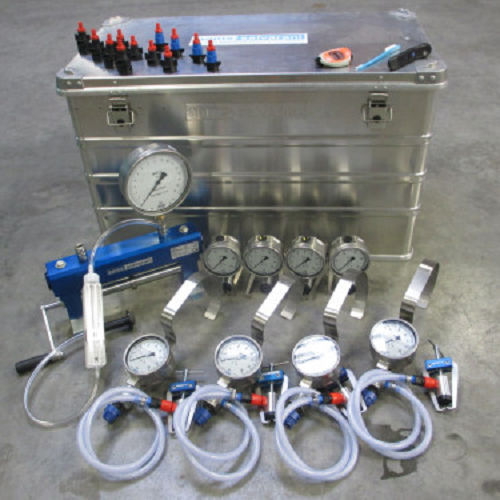

Individuazione delle cadute di pressione all'ugello Per ottenere una buona distribuzione sotto la barra è necessario misurare la pressione all'ugello per individuare eventuali perdite di carico. L'adattatore di pressione dell'ugello è stato sviluppato in modo tale da adattarsi a tutti i tipi di ugelli e corpi ugelli. Sono disponibili due versioni: kit con manometro montato sull'adattatore un kit con manometro in linea tra l'adattatore e l'ugello. Tutti gli adattatori sono dotati di manometri di 100 mm di diametro, classe 1.0 (come richiesto dalla norma ISO 16122 per l'ispezione degli irroratori), con scala finale di 6, 10, 25 e 40 bar. Un supporto a gancio permette di fissare in sicurezza il dispositivo, consentendo una facile lettura della pressione. L'ugello deve essere posizionato sotto il manometro per ottenere misurazioni più accurate. L'ideale sarebbe montare un manometro su ogni sezione per controllare l'intera barra. Con questi adattatori per manometri, è possibile verificare 6 punti principali dell'impianto idraulico: Stabilità della pressione dell'irroratrice; La funzionalità del manometro/sensore di pressione dell'irroratrice; L'equilibrio della pressione tra le diverse sezioni dell'irroratrice; Perdita di pressione tra il manometro dell'irroratrice e la posizione di un ugello; Perdita di pressione all'interno di una sezione; La funzionalità del ritorno compensativo delle valvole di sezione.
