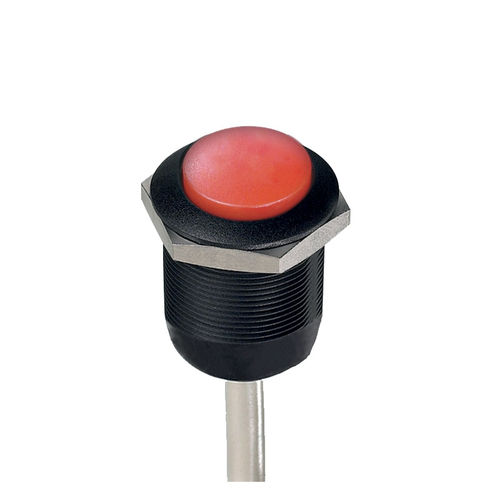

Interruttore a pulsante FP series

per l’illuminazioneper trattore

Gli interruttori a pulsante illuminati della serie FP 24 mm sono caratterizzati da una boccola di Ø 24 mm e sono disponibili con pistoncini completamente illuminati o con simboli illuminati a laser. 24 mm e sono disponibili con pistoncini completamente illuminati o con simboli illuminati incisi al laser. Specifiche tecniche Caratteristiche distintive: - Illuminazione completa dell'azionatore o del simbolo - Modelli con boccola filettata e a scatto - Grande ma leggero - Simboli tampografati o incisi al laser Specifiche generali: - Spessore del pannello: da 1(.039) a 18 mm (.708) max. - Corsa totale: 2,5 mm ± 0,5 mm - Forza operativa tipica: 8 N ± 2 N - Durata a basso livello o meccanica: - Modelli momentanei: 1 milione di cicli - Modelli a scatto: 200.000 cicli - Coppia : 3 Nm max. applicata al dado Specifiche ambientali: - Tenuta del pannello frontale: IP69K secondo DIN 40050-9 Specifiche elettriche: - Corrente/tensione nominale massima con carico resistivo: - contatti in argento (codice 2): 4 A 12 Vc.c. - contatti dorati (codice 4): 200 mA 12 Vc.c - Resistenza iniziale dei contatti : 50 mΩ max. - Resistenza di isolamento: 1 GΩ min. a 500 Vc.c - Rigidità dielettrica: 1.000 Vrms 50 Hz min. - Vita elettrica a pieno carico: - Modelli momentanei: 1 milione di cicli (contatti dorati), 400.000 cicli (contatti argentati) - Modelli a scatto: 200.000 cicli Materiali: - Cassa : PA46 - Attuatore: PA12 - Boccola/ lunetta: PA66 - Contatti : argento (codice 2) o argento placcato oro (codice 4) - Cavo : lunghezza 300 mm, sezione dipendente dal modello di interruttore - Guarnizione dei terminali: epossidica o sovrastampata
