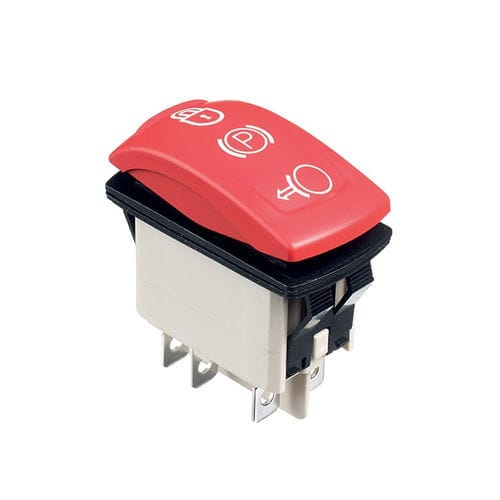

Interruttori a bilanciere di potenza con un look all'avanguardia basato su forme curve.
CARATTERISTICHE CHIAVE
- Serie: KR
- Terminali: 6 terminali con barriera Capocorda a saldare/collegamento rapido
- Simboli: Avviso di pericolo (0085)
- Area A Simboli: Movimento
Specifiche tecniche
Caratteristiche distintive:
- Design unico del dondolo
- Ampia scelta di colori
- Simboli incisi al laser
- Illuminato o non illuminato
- Opzionalmente sigillato in IP68 o IP69K
Specifiche generali:
- Vita meccanica: 150.000 cicli min.
Specifiche ambientali:
- Opzioni di tenuta: K : IP68 solo per i componenti del pannello frontale dell'interruttore secondo IEC 60529 Z : tenuta del pannello IP69K secondo DIN 40050-9
- Resistenza alla nebbia salina : 96 ore secondo la norma IEC 512-6, test 11f
- Resistenza alle vibrazioni: 10-500 Hz / 10 g secondo IEC 60068-2-6
Specifiche elettriche:
- Corrente/tensione nominale con carico resistivo: - Contatti argentati: A : 5 A 24 VDC, 100.000 cicli - 10 A 24 VDC, 10.000 cicli (solo terminali 6,35 x 0,8) S : 20 A 12 VDC, 10.000 cicli - Contatti dorati (D) : 20 mA 12 V, 150.000 cicli
- Corrente/tensione nominale con carico della lampada - contatti in argento (A) : - funzioni 1 e 6 : 100 W 24 VDC, 10.000 cicli - altre funzioni : 60 W 24 VDC, 10.000 cicli
- Resistenza iniziale dei contatti: 10 mΩ max.
- Resistenza di isolamento: 1.000 MΩ min. a 500 Vc.c
- Rigidità dielettrica: 2.000 Vrms 50 Hz min. tra i terminali
Materiali:
- Cassa : PA 6-6
- Attuatore: ABS
- Lunetta: PA 6-6
- Contatti e terminali : ottone, grana argento massiccio, placcato argento (A o S) o ottone, grana argento massiccio, placcato oro (D)
- Rullo di contatto: ottone, nichelato
---
