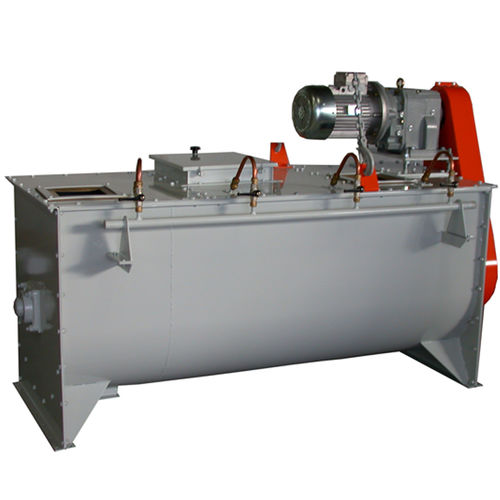

Miscelatore a vite orizzontale MO series

fisso

Il miscelatore orizzontale è costituito da una cassa in lamiera di acciaio, pressopiegata e calandrata, rinforzata esternamente con profilati. Le testate, anch’esse in lamiera di acciaio rinforzate verticalmente con profilati, sono collegate alla cassa mediante bullonatura. L’aspo del miscelatore è costituito da due eliche concentriche e contrarie di diverso diametro, montate sull’asse centrale. Quest’ultimo viene ricavato mediante la lavorazione di un tondo pieno in acciaio C40, sul quale in seguito verranno installati i cuscinetti. Copertura piana bullonata con guarnizioni antipolvere e portelli dotati di griglie e sicurezze elettriche rispettanti tutte le norme dell’antinfortunistica. Il riduttore viene montato sull’asse centrale e fissato mediante apposito calettatore, inoltre per evitare disallineamenti da parte dell’albero si applica un braccio di reazione fissato sul corpo della macchina, che garantisce il corretto funzionamento. La trasmissione del moto tra motore e riduttore avviene per mezzo di pulegge e cinghie protette da un carter.
