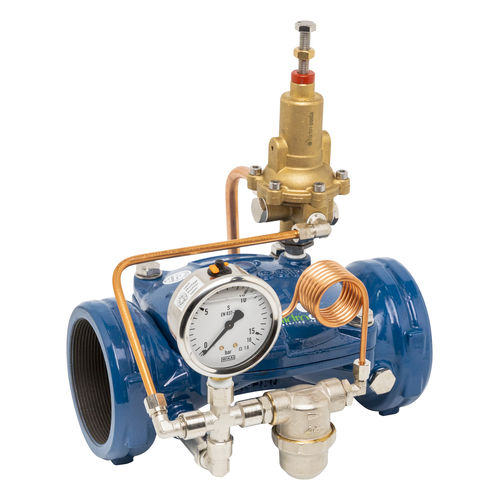

Valvola per irrigazione Leopard

di controlloidraulicaad alta pressione

Leopard di riduzione rapida di pressione. È progettata per aprirsi al superamento di una pressione massima stabilita per l’impianto. Valvola idraulica a membrana LEOPARD di riduzione rapida di pressione. La gamma di valvole LEOPARD di riduzione rapida di pressione comprende dalla DN 20 alla DN 300. Applicazioni La valvola idraulica di riduzione rapida è progettata per aprirsi al superamento di una pressione massima stabilita per l’impianto. Questa valvola viene installata con un’uscita verso l’ambiente esterno, che permette la riduzione della sovrapressione nei tubi. Funzionamento Il pilota di riduzione di pressione definisce il limite della pressione massima di taratura tramite una vite di regolazione. Se la pressione a monte supera il valore di taratura, il pistone si solleva, mettendo in comunicazione la camera della valvola idraulica e la pressione atmosferica. Ciò consente alla valvola di aprirsi per ridurre la pressione in eccesso. Ruotando la vite del pilota di riduzione in senso orario, è possibile aumentare il valore della pressione di taratura per l’apertura della valvola idraulica. Ruotando la vite le pilota di riduzione in senso antiorario, è possibile ridurre il valore della pressione di taratura per l’apertura della valvola. Il drenaggio del liquido nella camera avviene tramite il pilota. Per garantire il corretto funzionamento della valvola idraulica e prevenire l’insorgere di problemi, è necessario considerare le limitazioni indicate a seguire. •Pressione di esercizio: da 2 bar fino a 16 bar. •Rapporto di precisione: pressione tarata ±0,5 bar
