Sistema di sorveglianza di qualità di polverizzazione SprayMon

per l'agricolturain tempo reale

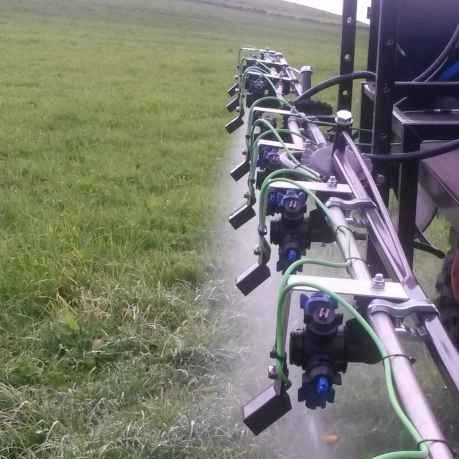

Spruzzare sul radar La protezione delle piante non può essere troppo precisa. Fino ad oggi il monitoraggio continuo degli ugelli per la funzione e la qualità del getto in tempo reale nell'applicazione di spruzzatori per esempio non era possibile o a costi proibitivi. I parametri di qualità del getto sono ad esempio l'angolo di spruzzatura, la quantità di flusso volumetrico, la distribuzione spaziale del flusso volumetrico, la distribuzione delle dimensioni delle gocce e la deriva ad esse collegata, la velocità e la distribuzione dell'impatto delle gocce e la loro distribuzione quando colpiscono il bersaglio. MSO SprayMon è una soluzione OEM e retrofit per il monitoraggio del funzionamento e della qualità di lavoro degli ugelli di un'irroratrice basata sui sensori SprayRay. Il deterioramento della qualità dell'irrorazione viene rilevato in tempo reale nel processo di irrorazione. Se lo scostamento è superiore o inferiore a una soglia impostata dall'operatore, SprayMon lancia un allarme indicando sul computer di bordo di SprayMon il numero dell'ugello o degli ugelli interessati. SprayMon può essere integrato in una soluzione OEM, ad esempio ISOBUS. SprayMon può essere configurato in modo flessibile per una determinata macchina con hub box collegati in serie, una centralina elettronica (ECU) e un computer di bordo MSO SprayMon. Su ogni hub box vengono cablati direttamente 8 sensori MSO SprayRay. I sensori SprayRay sono montati uno per ogni ugello e rilevano lo spruzzo. Su ogni hub sono cablati 8 sensori SprayRay. Gli hub sono collegati a margherita e collegati ad una centralina. Per semplificare il montaggio, la centralina ha due connettori per una catena di mozzi ciascuno per il lato sinistro e destro della barra. La centralina è collegata al computer di bordo MSO SprayMon o ad un computer OEM. Sul computer di bordo MSO SprayMon è installato un software di monitoraggio specifico per l'applicazione.
