Sistema di riscaldamento elettrico PZ series

per stoccaggio di cereali

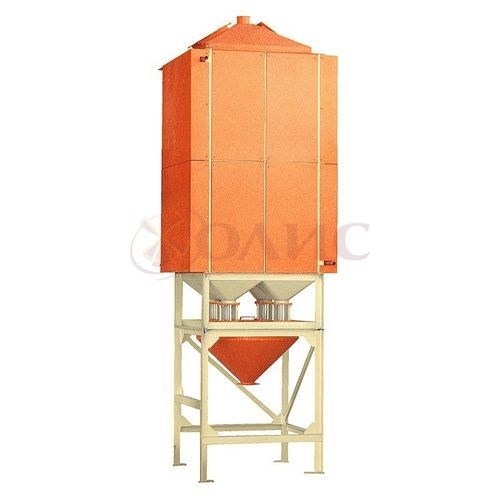

I riscaldatori di cereali PZ sono progettati per il riscaldamento dei cereali nella stagione fredda. Vengono utilizzati nei mulini in cui si producono farine selezionate. Il riscaldatore (Fig. 1) è costituito da una tramoggia di ricezione (Pos. 1), una o più sezioni di riscaldamento (Pos. 2) e tubi di uscita (Pos.3). La sezione di riscaldamento (Fig. 2) è del tipo ad albero con sezione rettangolare 1000×1000 mm e lunghezza di 2000 mm. L'elemento riscaldante è costituito da segmenti rettilinei di tubo collegati a una bobina. I suoi giunti saldati si trovano all'esterno del pozzo. La sezione del corpo è dotata di pozzetti per l'accesso al riscaldatore e di coperchi che coprono i giunti dei tubi di riscaldamento. Un tubo di uscita comprende un design a imbuto che esclude la formazione di zone stagnanti nella sezione di riscaldamento, nonché uno scaricatore rotante con un azionamento. Tutti gli elementi esterni del riscaldatore sono isolati. L'acqua viene utilizzata come vettore di calore, riscaldata in una caldaia di qualsiasi tipo e fatta passare attraverso un elemento riscaldante in un circuito chiuso. Una sezione di riscaldamento è progettata con una produttività di 1500 kg/h. Se è necessario aumentare la produttività, il numero di sezioni richiesto viene impostato in modo coerente, montandole verticalmente con l'aiuto di connessioni flangiate. Il grano da riscaldare viene introdotto nella tramoggia ed entra per gravità nella sezione di riscaldamento. A seguito del contatto con una superficie calda, il grano viene riscaldato. Il grano viene scaricato dalla macchina attraverso il tubo di uscita e lo scaricatore rotante. Il riscaldatore di cereali è dotato di un quadro di controllo con un trasduttore di frequenza. Il trasduttore di frequenza regola il numero di giri dello scaricatore rotante all'uscita della macchina e il tempo di permanenza del grano nel riscaldatore.
