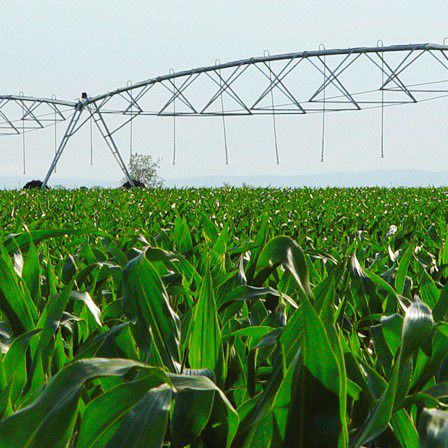

Pivot centrale

ad anello

La struttura piramidale del perno centrale RKD è realizzata con profili angolari in acciaio zincato e i bulloni sono ancorati ad una piattaforma quadrata in cemento armato. Entrambi fanno sì che il perno RKD abbia una notevole robustezza e stabilità che gli consentono di gestire i movimenti di tornitura della macchina. Il perno è alimentato ad acqua attraverso un tubo di ingresso verticale e un gomito, entrambi in acciaio zincato di 8 5/8" (219 mm) di diametro, ad eccezione del modello 450, che ha un tubo verticale di 5 1/2" (139,7 mm) di diametro. Contiene un anello collettore elettrico esterno a 13 vie e una scala di accesso. L'altezza standard di questo perno è di 4.220 m dalla base al centro del gomito, e può essere maggiore in particolari colture come la canna da zucchero, ecc.
