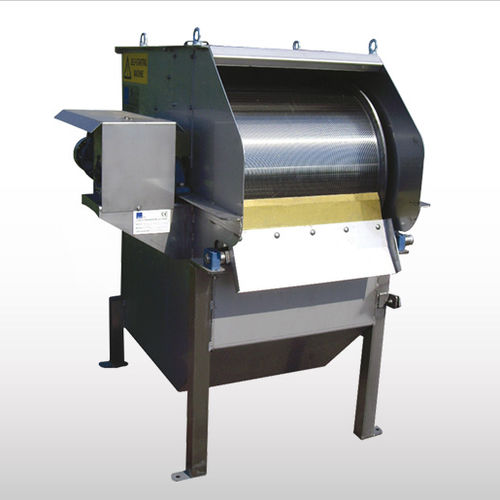

Sgrigliatore a tamburo SGR

Lo sgrigliatore fine a tamburo rotante SGR viene utilizzato per la grigliatura fine di reflui provenienti da impianti di depurazione civili e industriali. Viene inoltre utilizzato per la grigliatura di acque di processo provenienti da impianti di trasformazione industriale. Descrizione Lo sgrigliatore fine a tamburo rotante SGR è costituito essenzialmente da una vasca in lamiera e profilati d'acciaio inox AISI 304 al cui interno è alloggiato un tamburo filtrante realizzato in acciaio inox AISI 304 avvolto a spirale con una distanza tra le spire equivalente alla luce di filtrazione desiderata. La sezione delle lamine è a forma trapezoidale. Funzione d'uso La vasca è alimentata da un bocchello con sezione idonea alla portata. I liquami da trattare vengono convogliati attraverso un apposito distributore sulla superficie esterna del tamburo. La tenuta laterale è realizzata con pattini in nylon. Il materiale solido è posto in rotazione e quindi trattenuto sulla parte esterna del tamburo. Lo stacco con conseguente pulizia ed evacuazione del materiale solido avviene tramite una apposita lama di pulizia in ottone. Il liquido filtrato attraversa l'interno del tamburo, e viene poi raccolto nel fondo della vasca dove confluisce nel bocchello di scarico. Ad una estremità del tamburo filtrante è collegato, tramite un giunto, il motoriduttore a bagno d'olio che pone in rotazione il tamburo stesso. Nella parte opposta è posizionato un tubo dotato di ugello che provvede ciclicamente ad un controlavaggio del tamburo filtrante (lavaggio mobile). La tubazione dovrà essere collegata alla rete idrica.
