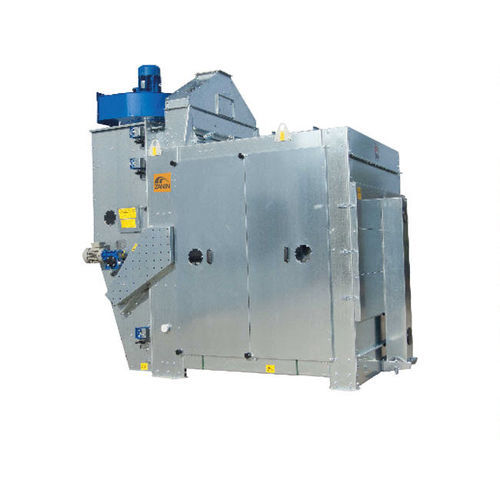

Pulitore PSD
Permette di separare i corpi fini, medi e grossi presenti nel prodotto o calibrare con un sistema a doppio passaggio.
Funzionamento PSD
Sistema di pulizia a doppio passaggio.
Il prodotto con le impurità entra per gravità. Il sistema di contrappesi permette una distribuzione uniforme del prodotto con le impurità, che viene attraversato dall’aria che ne asporta le polveri più leggere. Il prodotto entra nel primo cassone porta setacci dove sono montate le lamiere forate adatte al tipo di lavorazione. Il setaccio superiore divide il prodotto dallo scarto grosso, il setaccio inferiore divide il buono dallo scarto fine. Nel cassone inferiore il prodotto si divide esattamente in due, ogni canale divide il buono dallo scarto fine. Le stesse fasi di lavoro avvengono nel cassone inferiore. Prima dell’uscita il prodotto buono passa su dei rallentatori, un flusso d’aria asporta le impurità più leggere. Le polveri più pesanti decantano e vengono espulse da una coclea mentre quelle leggere vengono inviate ad un ciclone o, in alternativa, ad un filtro.
COSTRUZIONE
intelaiatura di sostegno cassoni costruita in lamiera stampata bullonata
carenatura in lamiera stampata
tramoggia entrata prodotto con contrappeso
cassoni porta setacci in acciaio al carbonio
presa di aspirazione con posizionamento verticale
serrande di regolazione flusso aria
setacci in lamiera forata in acciaio al carbonio con portasetacci (telaio e portatelaio) e biglie in caucciù
movimentazione dei setacci a bielle
