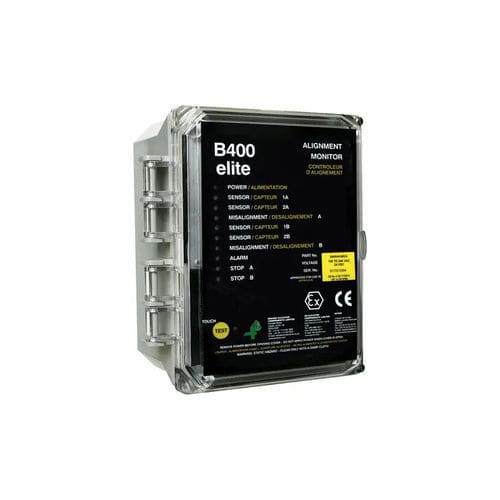

監視システム B400 Elite

B400エリートベルトスイッチベルトアライメントモニターは、4Bタッチスイッチセンサーを使用し、バケットエレベータとコンベヤのベルトアライメントを監視します。各制御ユニットには2つの独立した監視回路が組み込まれており、1台または2台のバケットエレベータ/コンベヤのベルトのミスアライメントを早期に検出します。4Bタッチスイッチは、可動部のない電気機械式リミットスイッチです。ベルトがずれたり、プーリーが動いてセンサーに接触すると、内蔵のソリッドステート電子回路がベルトやプーリーの横力を検出し、無電圧リレー接点を作動させます。コントロールユニットのステータスLEDはベルトのアライメント状態を示し、内部リレー接点は危険なミスアライメント状態が検出された場合にアラームを発し、エレベーターを自動停止させます。
