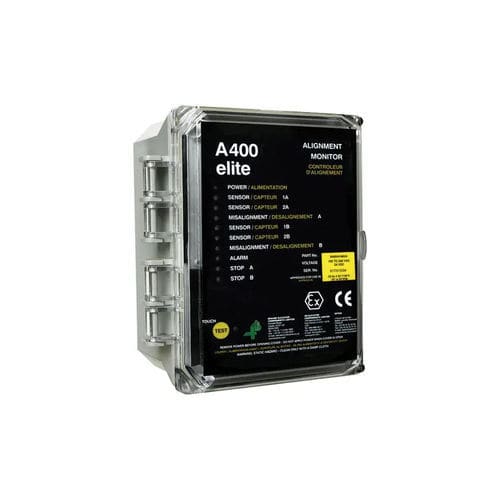

監視システム A400 Elite

A400エリートトラックスイッチベルトアライメントモニターは、4B WDAまたはBAP磁気近接センサーを使用して、バケットエレベーターのベルトのアライメントを監視します。各制御ユニットには、1台または2台のバケットエレベータのベルトのミスアライメントを早期に検出するための2つの独立した監視回路が組み込まれています。4B磁気リラクタンスセンサは、2個1組で動作し、センサの調整可能な磁界を通過するスチールボルトヘッドまたはスチールバケットの位置を検出します。各センサに通常のベルト移動を許容する許容範囲を設定することで、迷惑/誤アラームをチューニングします。コントロールユニットのステータスLEDは、エレベータのベルトのアライメント状態を表示し、内部リレー接点は、危険なミスアライメント状態が検出された場合に、エレベータのアラームと自動シャットダウンを提供します。
