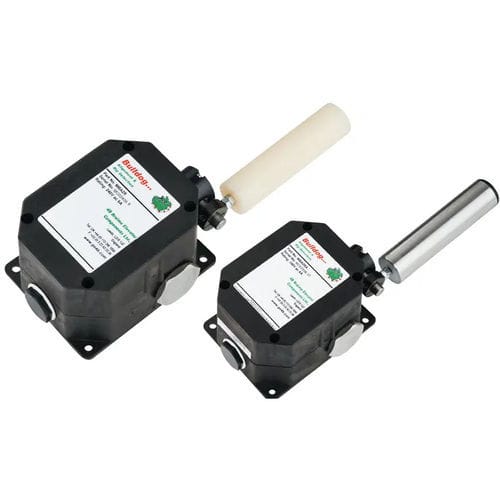

スイッチ Bulldog

Bulldogアライメント及び裂け目検出スイッチは、コンベヤの危険なミスアライメントを検出し、ベルトの裂け目を検出するように設計された電気機械システムです。このスイッチは、ローラーに接触するとベルトの水平方向のずれを検出し、ローラーアームがベルトによって強制的に揺動させられ、20°の位置でスイッチが作動してアラームを発し、35°の位置でスイッチが作動してコンベヤのシャットダウン手順を開始します。センサーは通常、ベルトの反対側に2つ1組で設置されます。 スチールフレキシブルワイヤーは、両端が希土類磁石で取り付けられた約20～30mmの走行コンベアベルトの下に設置されます。ベルトが裂けたり傷ついたりすると、ワイヤーが引き離され、磁石の接続が解除され、スイッチが作動します。
