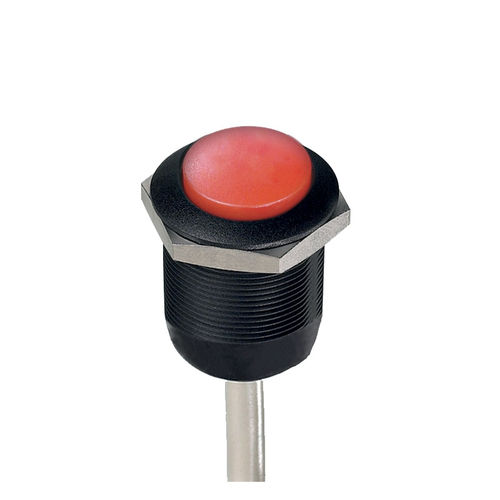

押しボタンスイッチ FPAR1C2262C1X

照明用トラクター用LED付き

FP 24 mmシリーズ照光式押しボタンスイッチは、φ24 mmのブッシングが特徴です。24mmブッシングで、完全照明プランジャまたはレーザーエッチング照明シンボル付きがあります。 仕様 特徴 - アクチュエータまたはシンボルの完全照明 - スナップインおよびねじ込みブッシングモデル - 大きくても軽量 - パッド印刷またはレーザーエッチングによるシンボル 一般仕様 - パネル厚さ：最大1(.039)～18mm(.708) - 総移動量：2.5 mm ± 0.5 mm - 標準操作力：8 N ± 2 N - 低レベルまたは機械的寿命： - モメンタリモデル：100万サイクル - ラッチモデル：20万サイクル - トルク : ナットにかかる最大トルク 3 Nm 環境仕様 - フロントパネルのシーリング : DIN 40050-9 に準拠した IP69K 電気仕様 - 抵抗負荷時の最大定格電流/電圧 : - 銀接点 (コード 2) : 4 A 12 VDC - 金メッキ接点 (コード 4) : 200 mA 12 VDC - 初期接触抵抗 : 50 mΩ max. - 絶縁抵抗 : 500 VDCで1 GΩ以上 - 絶縁耐圧 : 1,000 Vrms 50 Hz min. - 全負荷時の電気的寿命： - モメンタリ型：100万サイクル（金メッキ接点）、40万サイクル（銀接点） - ラッチング型：20万サイクル 材質 - ケース：PA46 - アクチュエーター：PA12 - ブッシング/ベゼル：PA66 - 接点：銀（コード2）または銀、金メッキ（コード4） - ケーブル : 長さ 300 mm, スイッチモデルにより断面が異なる - 端子シール : エポキシまたはオーバーモールディング
