噴霧の品質監視システム SprayMon

農業用リアルタイム

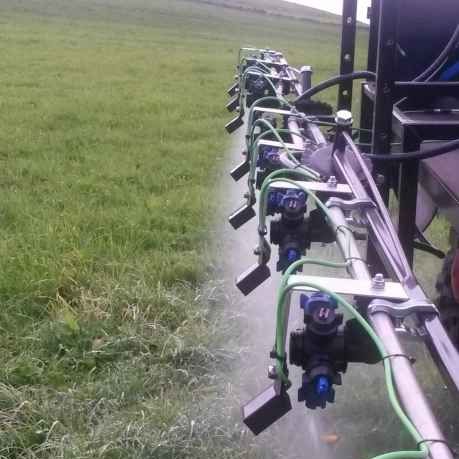

レーダーでの散布 植物保護には正確さが求められます。 これまで、噴霧器などのアプリケーションで、ノズルの機能や噴霧の品質をリアルタイムで継続的に監視することは、不可能であり、非常に高いコストがかかっていました。スプレーの品質パラメータは、例えば、噴霧角度、体積フラックスの量、体積フラックスの空間分布、液滴のサイズ分布とそれに関連するドリフト、液滴の速度と衝撃分布、およびターゲットに当たったときの分布です。 MSOのSprayMonは、SprayRayセンサーに基づいて噴霧器のノズルの機能と作業品質を監視するためのOEMおよび後付けのソリューションを提供します。スプレー品質の低下は、スプレープロセスにおいてリアルタイムで検出されます。オペレーターが設定した閾値を超えたり下回ったりした場合、SprayMonはアラームを発し、SprayMonのオンボードコンピュータにそれぞれのノズル番号を表示します。 SprayMonは、OEM（例：ISOBUSソリューション）に統合することができます。 SprayMonは、デイジーチェーン接続されたハブボックス、ECU（電子制御ユニット）およびMSO SprayMonオンボードコンピュータを使用して、機械に応じて柔軟に構成することができます。各ハブボックスには、8個のMSO SprayRayセンサが直接配線されています。 SprayRayセンサーはノズルごとに1つ取り付けられ、スプレーを検出します。各ハブには8個のSprayRayセンサーが配線されています。ハブはデイジーチェーン接続され、ECUに接続されています。 取り付けを簡単にするために、ECUには2つのコネクタがあり、ブームの左側と右側にそれぞれ1つのハブチェーンがあります。ECUは、MSO SprayMonのオンボードコンピュータまたはOEMのコンピュータに接続されています。MSO SprayMonオンボードコンピュータには、アプリケーション固有のモニタリングソフトウェアが実装されています。
