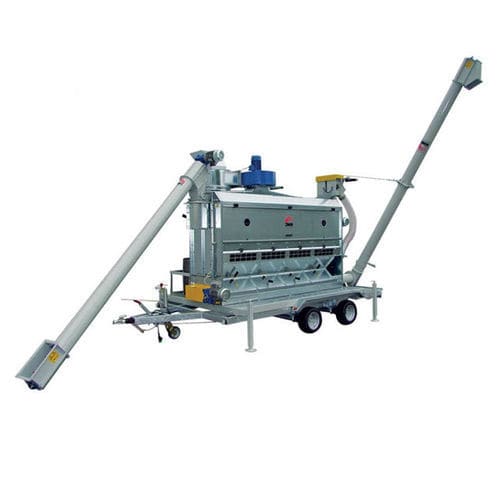

穀物中の細かい不純物や大きな不純物を、部分的に吸引しながら素早く除去します。
運搬が容易なトレーラーに搭載し(ロードバージョン40km/h、インターナルバージョン10km/h)、保管や出荷の前に使用します。
動作原理
不純物を含んだ製品は、管状のオーガーから回転ホッパーに供給されます。
最初のスクリーンでより細かい不純物を除去し、次のスクリーンで相対する孔を通して清浄な製品を分離します。
スクリーニングの後、大きな不純物は除去されます。製品の種類(滑らかなもの、粗いもの)に応じて、ドラムの傾きを調整し、スクリーニング工程を最適化します。
各スクリーンには、製品を均一に分散させるための調整装置があり、空気のクロスフローによって細かい不純物が除去されます。
クリーンな製品は、オーガーNo.2に搬送されます。2に搬送され、傾斜チューブラーオーガーに接続されます。
副原料はオーガーNo.3に送られます。3に送られます。
より重い不純物は、デカンタージュされ、オーガーNo.4に送られます。4に送られます。
エアフローは、より細かい不純物を除去するためにサイクロンに導かれます。
より大きな不純物はオーガーNo.4へ送られるか、相対するオーガーから排出されます。4に送られるか、相対シュートで排出されます。
構造
ドラムケーシングと直立部はプレス成形された亜鉛メッキシートメタル製
ハンドルとロックが付いた可動式サイドドア
炭素鋼製パンチングスクリーン
ドラムの手動傾き調整
ナイロン製スクリーン洗浄ブラシ
固定回転速度
抽出スパイラル
吸引口
---
