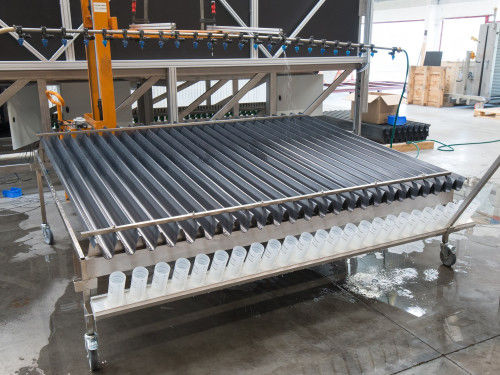

Mesa de distribuição de pulverização para pulverizador 0666040

para bico de pulverização

Medição mecânica da distribuição do líquido sob a barra de pulverização Embora todos os bicos possam demonstrar individualmente um fluxo perfeito, isso não significa que apresentem uma boa distribuição (sobreposição). Com o modelador é possível determinar se a distribuição ao longo do comprimento de toda a barra é a esperada. Se não for, será necessário ajustar (mudando alguns bocais, por exemplo) até que o padrão de distribuição correto seja alcançado. Para determinar a distribuição, a barra de pulverização tem de ser posicionada acima do modelador à altura normal de pulverização. Quando o líquido estiver a fluir através das calhas, os copos de medição são inclinados por baixo das calhas para recolher o líquido durante um determinado período de tempo. Depois, o conteúdo dos vidros pode ser lido ou comparado para avaliar a distribuição do líquido por baixo da barra de pulverização. a largura de trabalho de um módulo é de 240 cm e a profundidade de medição é de 188 cm. cada caleira tem 10 cm de largura. os copos de medição têm um conteúdo de 500 ml e uma escala de 10 ml. se necessário, é possível colocar vários modeladores uns ao lado dos outros para criar uma mesa de pulverização mais ampla. os materiais utilizados são robustos e resistentes aos resíduos de produtos químicos de proteção das culturas. o modelador é constituído por segmentos leves e compactos para facilitar o transporte e o armazenamento. o modelador tem um elevado valor didático. na parte inferior, existem rodas que permitem deslocar facilmente a mesa de pulverização. o modelador horizontal da AAMS está a ser utilizado em sistemas de ensaio oficiais para testar pulverizadores em funcionamento.
