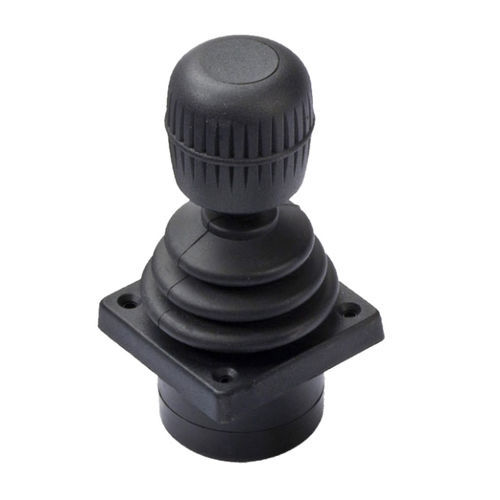

Joystick de acionamento com o dedo 3125SAL600

sem contato mecânicode efeito Hall

A série 3000 é a mais recente geração de joysticks sem contacto de alta precisão Especificações Características distintivas: - Um, dois ou três eixos - Saídas analógicas ou PWM - Perfil baixo, menos de 20 mm abaixo da profundidade do painel - Funcionamento a 5 V ou 3,3 V - Mecanismo metálico Especificações gerais: - Ciclos de vida: 10.000.000 ciclos (5.000.000 para joysticks de 3 eixos) - Vedação acima do painel: IP65 (dependendo da configuração) Especificações ambientais: - Temperatura de funcionamento: -25ºC a 70ºC (-13ºF a 158ºF) - Temperatura de armazenamento: -40ºC a 70ºC (-40ºF a 158ºF) - Emissão EMC: Em conformidade com a norma EN 61000-6-3:2001, CISPR 22:2005, Classe B 30MHz-11GHz - ESD: Em conformidade com a norma EN61000-4-2 (alargada) ±8KV (20 contactos) e ±15KV (20 descargas de ar) - Imunidade EMC: 100V/m, 80MHz-2.7GHz, 1KHz 80% modulação de onda sinusoidal, EN 61000-4-3 (alargada) - Vibração: 100Hz - 200Hz @ 0,13g /Hz, total 3,6gRMS (1 hora em cada um dos três eixos mutuamente perpendiculares) Especificações eléctricas: - Ganho (amplitude da tensão de saída): ±10% x V a ±50% x V - Saída no centro: V/2 ±(5% x Ganho) - Alimentação: 5V ±0,5V sem transientes (Configs 1, 3, 4 e 5) ou 3,3V ±0,1V (Config 2) - Impedância da derivação central: 1K1 - Saída de deteção de centro: Puxada para cima dentro do joystick através de 2K2 para +V, e suavizada para 0V com 100nF - Tipo de sensor: Efeito Hall - Saídas analógicas PWM CAN J1939 e CANopen - Consumo de corrente: 5V <13mA (Dois eixos) <20mA (Três eixos) 3.3V <24mA (Dois eixos) <40mA (Três eixos) - Cargas: Mínimo 10K, preferencialmente 100K+ Materiais: - Eixo - Aço inoxidável - Bota - Neoprene - Outros - Latão, Nylon, ABS Especificações mecânicas: - Peso: 100g (0.20lb) nominal - Força de rutura: 1,3N (2,86lbf)
